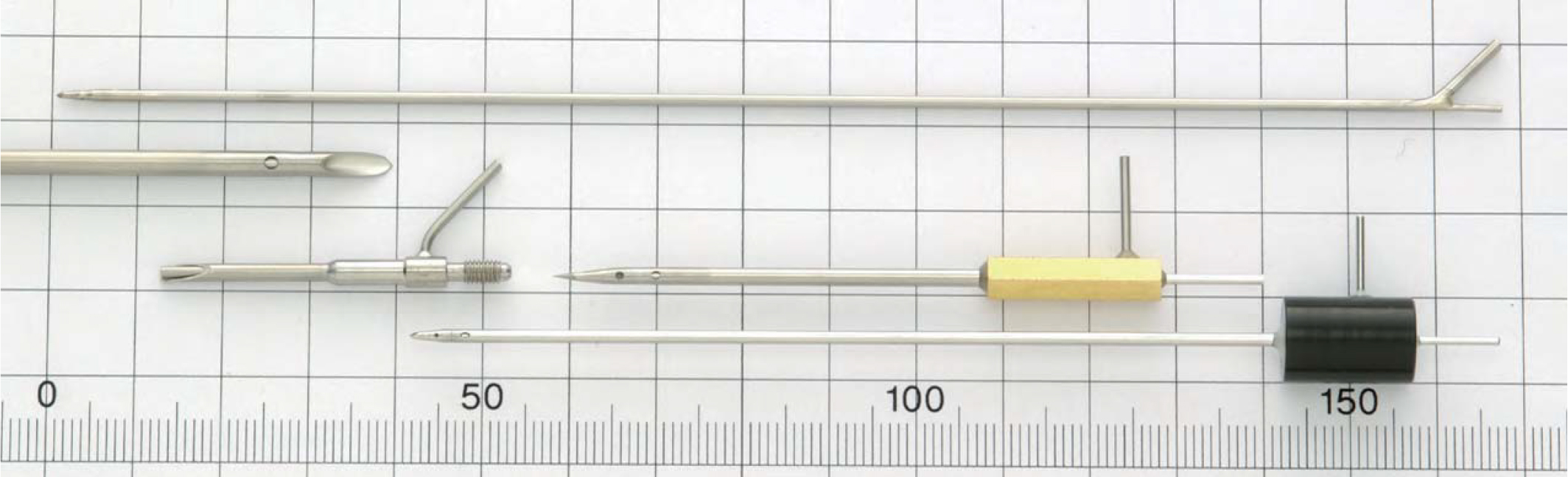

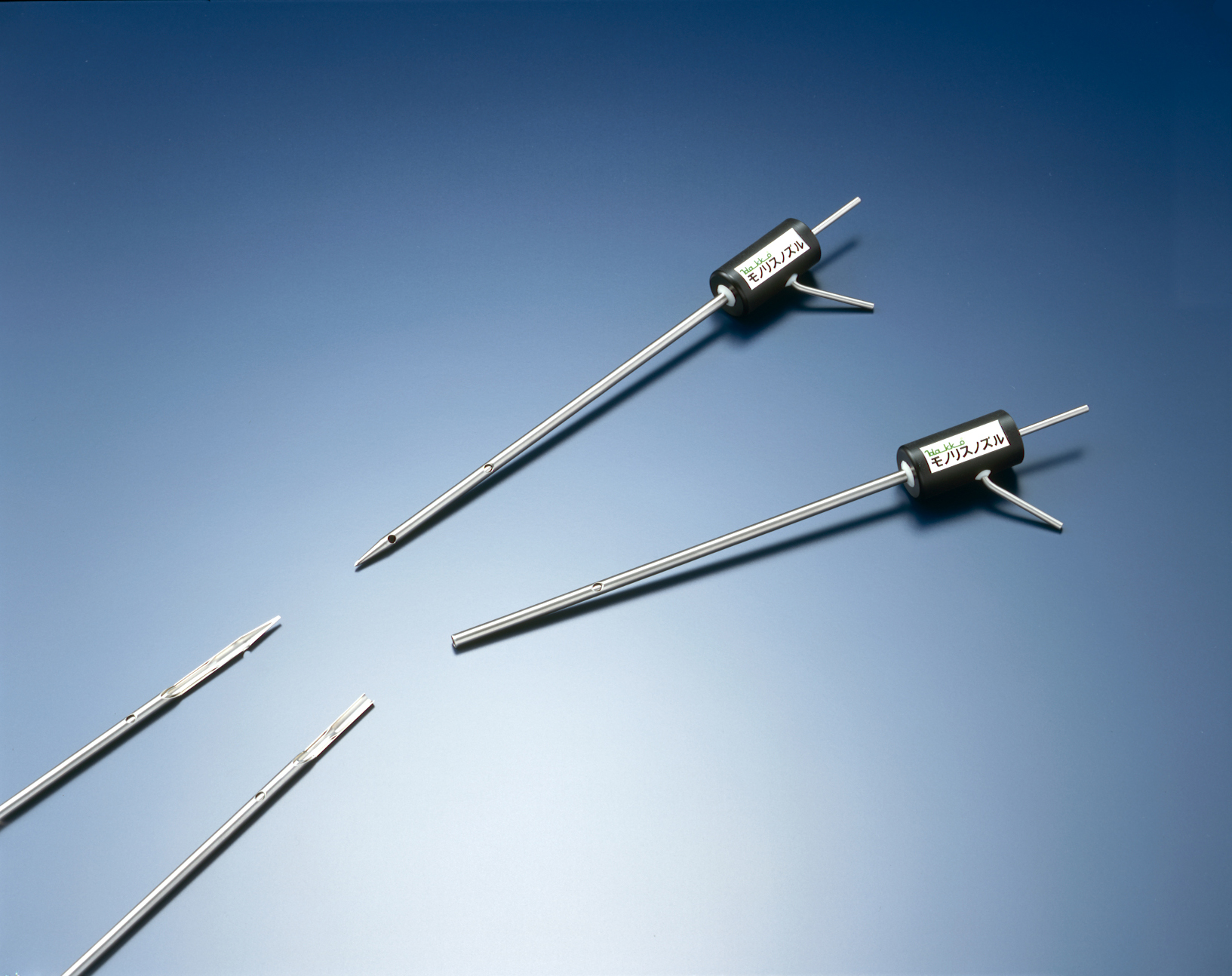

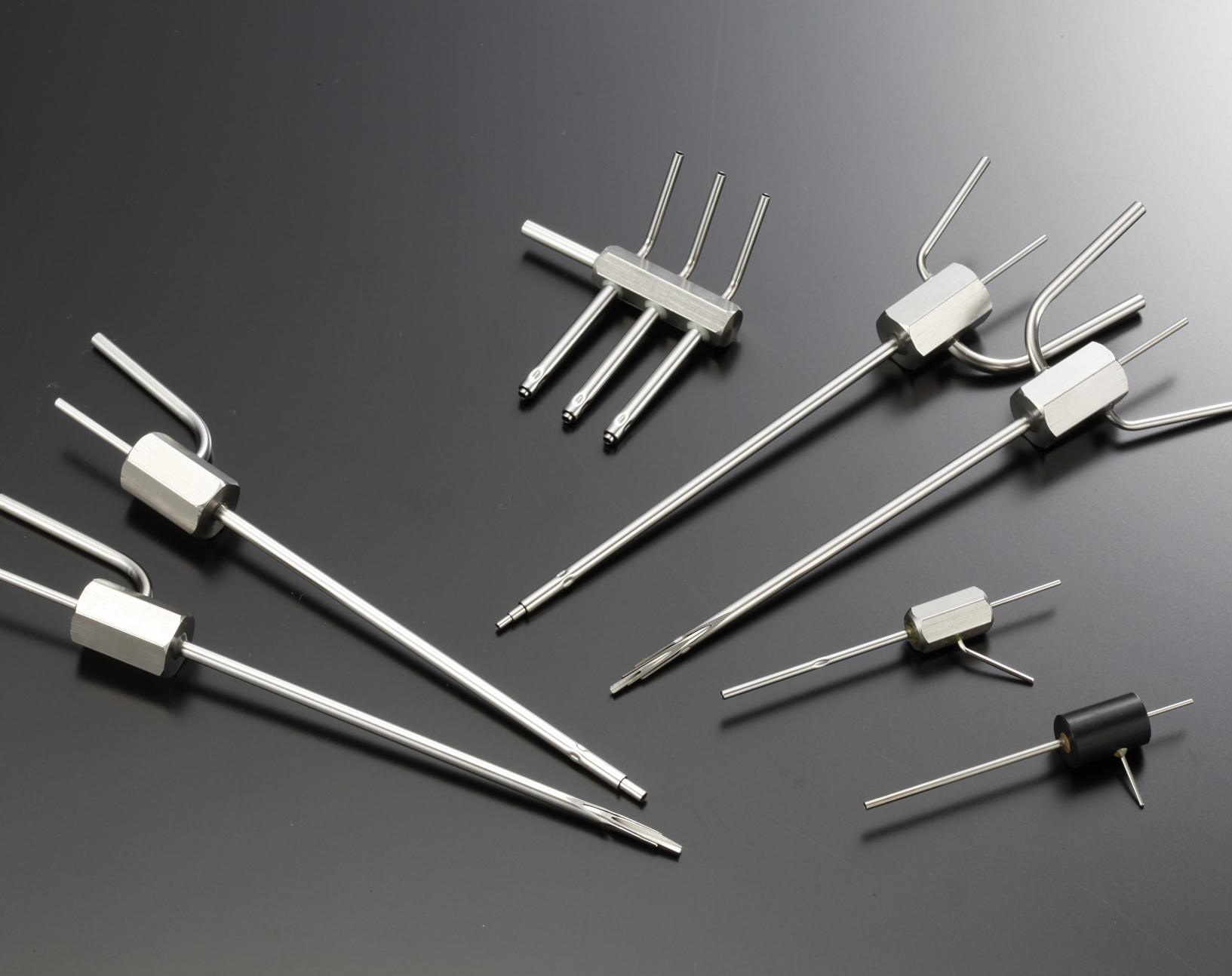

モノリスノズルは、八光の減径加工技術を応用した二重構造を有するノズルです

製造

医療機器の製造技術で製作されております。
分析機器、精密機器、薬品、食品などにご使用いただけます。

仕様

サイズ及び先端・接続部などの形状は、用途に合わせて製作いたします。

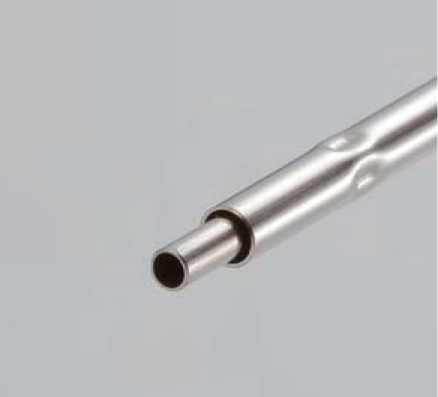

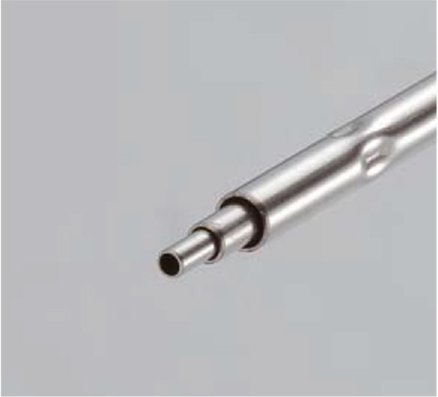

二重構造ノズル

二重構造のノズルで、異なった種類の薬液や液体の吸引・吐出・注入用途をはじめ、気体と液体の併用など、様々な用途にご使用いただけます。

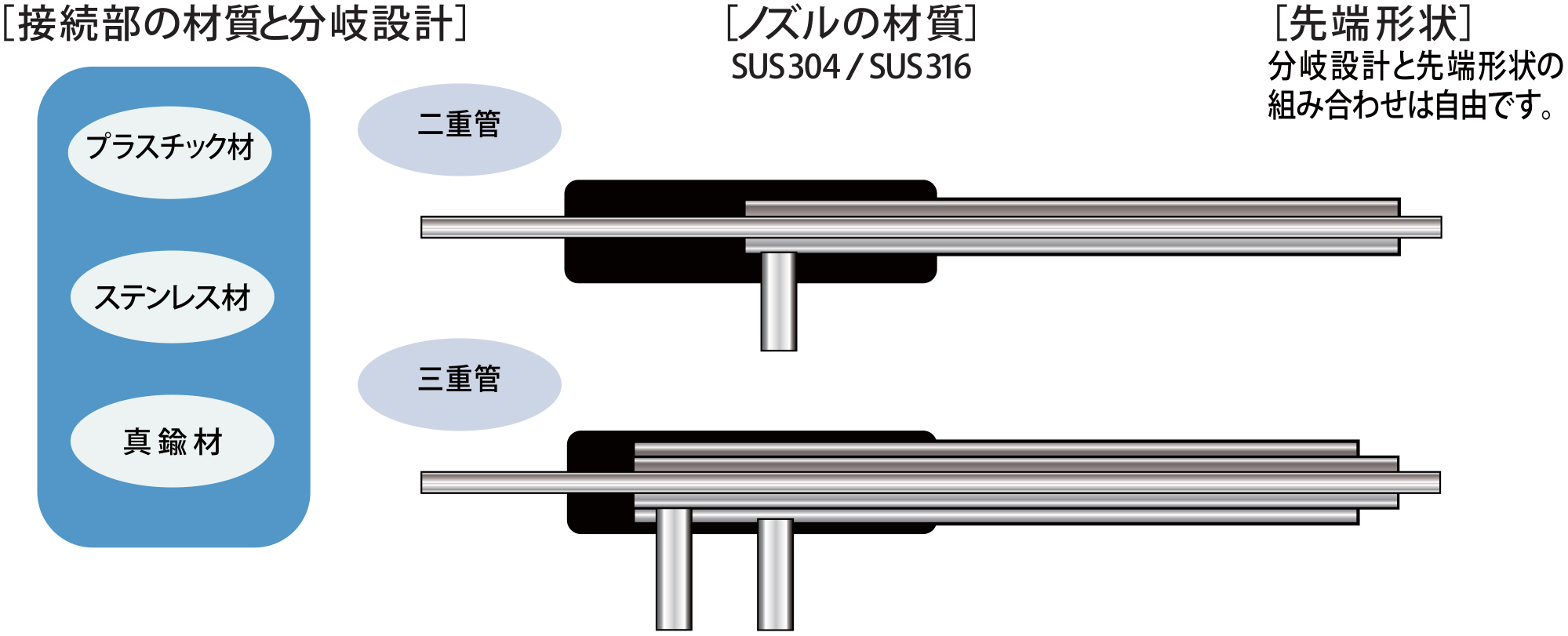

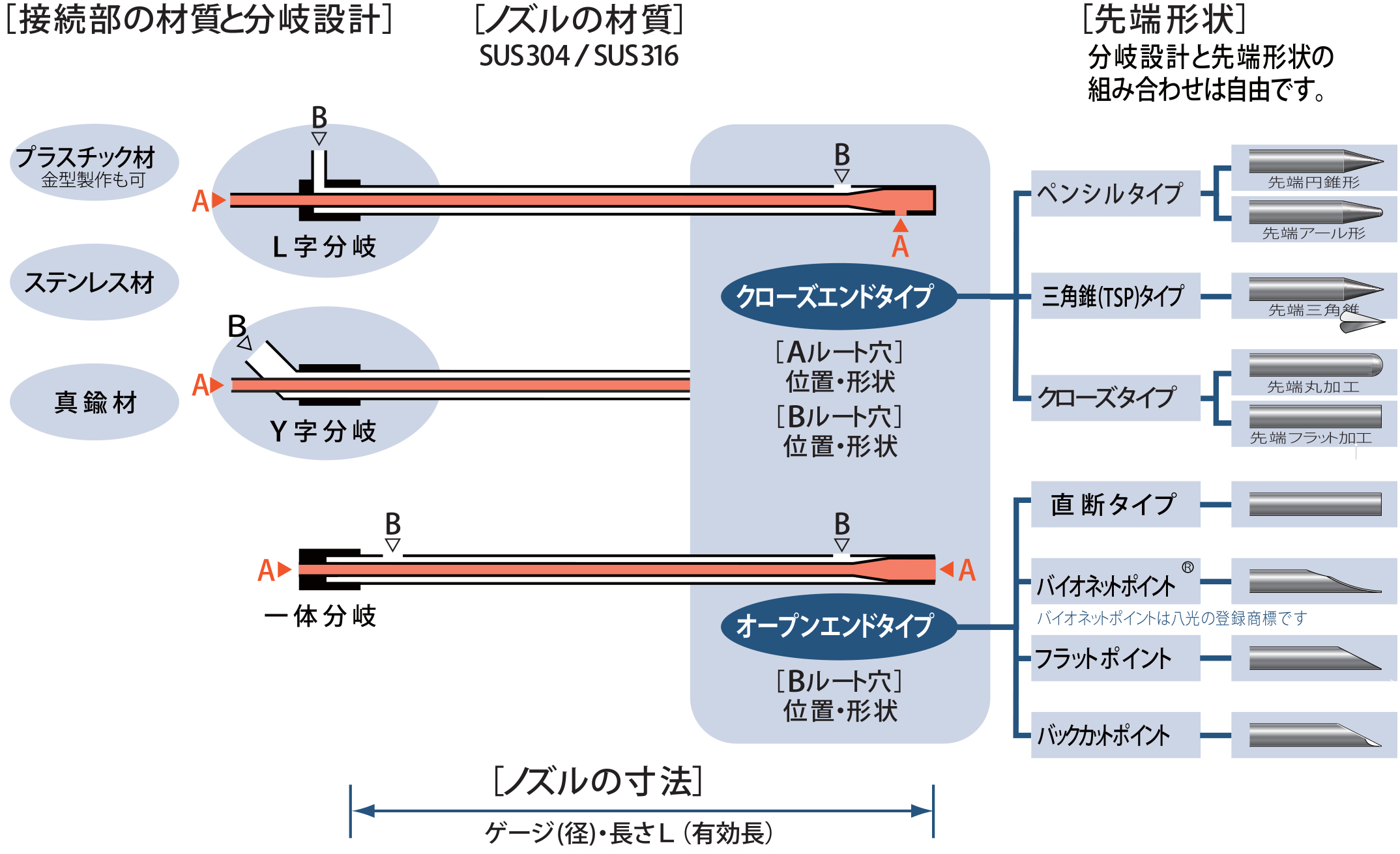

基本構成図

指定項目

• 数量必要とする数量をご指定ください。(基本的には10本が最低数量です)
• 接続部の材質材質をご指定ください。接続方式は、図面等で指示をお願いします。
• 接続部の分岐設計分岐形状をご指定ください。
• ノズルの材質SUS304、SUS316のどちらかを選択してください。
• 先端形状クローズエンドタイプ、オープンエンドタイプの中からご指定ください。
• Aルート穴・Bルート穴位置及び寸法についてご指定ください。
• 寸法(ゲージ・長さ)外管・内管の基本的な組合せは下記の通りです。

ゲージ

外管(アウターパイプ)

内管(インナーパイプ)

14

外径Φ2.11mm×内径Φ1.69mm

外径Φ1.30mm×内径Φ0.88mm

15

外径Φ1.81mm×内径Φ1.45mm

外径Φ1.10mm×内径Φ0.74mm

16

外径Φ1.61mm×内径Φ1.25mm

外径Φ0.90mm×内径Φ0.54mm

17

外径Φ1.48mm×内径Φ1.12mm

外径Φ0.88mm×内径Φ0.52mm

18

外径Φ1.26mm×内径Φ0.90mm

外径Φ0.75mm×内径Φ0.39mm

上の表より外管のゲージ(径)と長さL(有効長)をご指定ください。組合せが上の表と異なる場合には、外管、内管それぞれをご指定ください。

※基本構成以外の形状・材質等で設計をお考えの場合は、その旨図面等でご相談ください。

※納入の梱包形態についてもご指定ください。

M.D.S.ノズルは、多重構造を有するノズルです。Multiple.Discharge.Suction.

製造

医療機器の製造技術で製作されております。
分析機器、精密機器、薬品、食品などにご使用いただけます。

M.D.S.設計

• M.マルチいろいろな設計と用途に合わせてご指定ください。
• D.ディスチャージ吐出用
• S.サクション吸引用　としてご提案いたします。

接合方法

接合方法は使用用途・条件に合わせてご指定ください。

表面処理

使用目的に応じて、化学研磨や電解研磨など対応いたします。
コーティングや蒸着処理等の表面処理を行うことで、用途が広がります。

基本構成図

指定項目

• 数量必要とする数量をご指定ください。(基本的には10本が最低数量です)
• 接続部の材質材質をご指定ください。
• ノズルの材質SUS304、SUS316のどちらかを選択してください。
• 先端形状先端形状を図面等で指示をお願いします。
• ノズルの寸法外管・内管の組み合わせをご指定ください。

先端形状

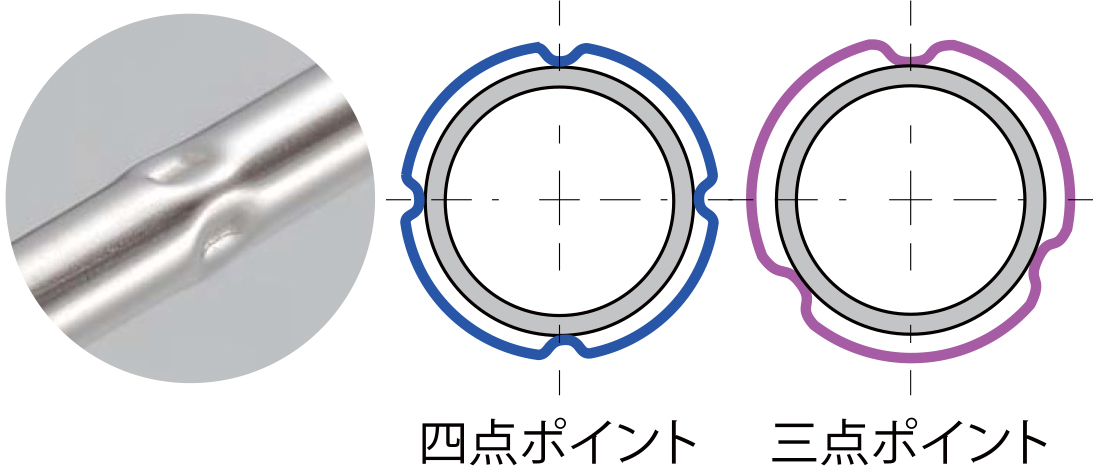

センターポイント

関連製品

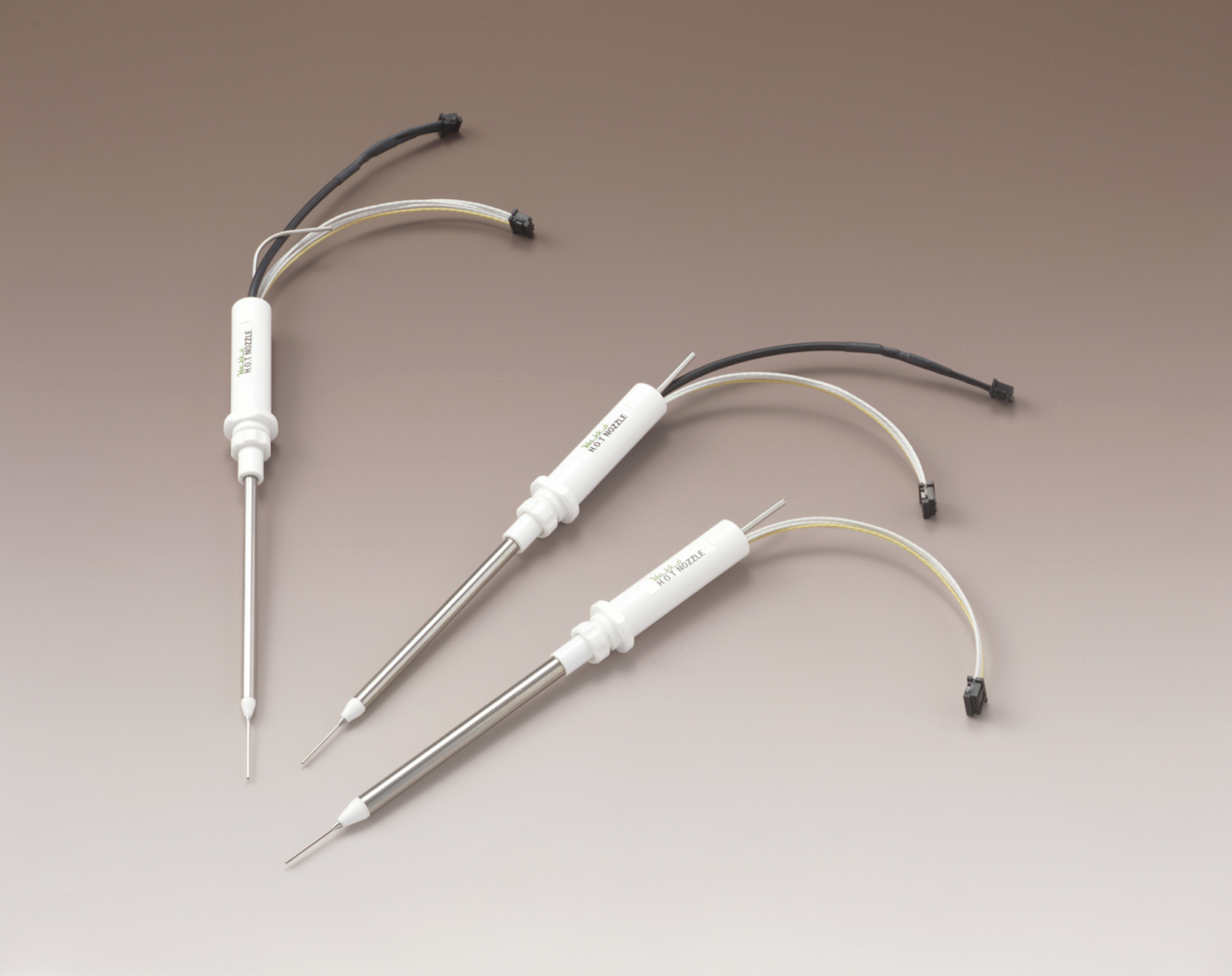

H.O.T.ノズルは、加温機能を搭載したノズルです。Hot.Operate.Temperature

Hot(加温)

ノズルに加温機能を搭載した液吸引吐出用ノズルです。

Operate(動作)

立ち上りが早く、安定した温度管理が可能です。

Temperature(温度)

30℃から50℃までの温度範囲でコントロールに適したノズルです。

特長

• お客様設計の回路と組合せることにより30℃から50℃までの設定温度で加温できます。回路を含むコントロールユニットとの接続が可能です。
• 液体の吸引・吐出などの加温用途に適しています。
• 加温方式は、ヒーター搭載タイプと発熱線タイプの2タイプがあります。
• 温度制御用サーミスターや過熱防止温度ヒューズの搭載も可能です。
• 内外面の美しい医療用ステンレスチューブを使用し、コンタミやキャリオーバーの現象を極力少なくします。

※詳しい設計、仕様などの詳細につきましてはご相談ください。

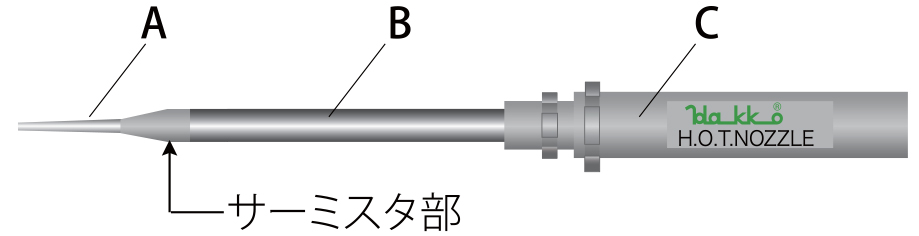

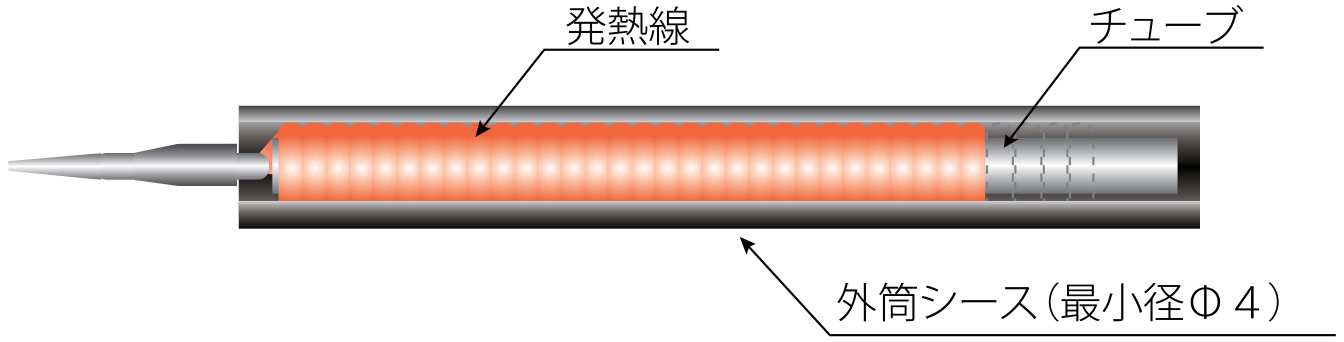

基本構成図

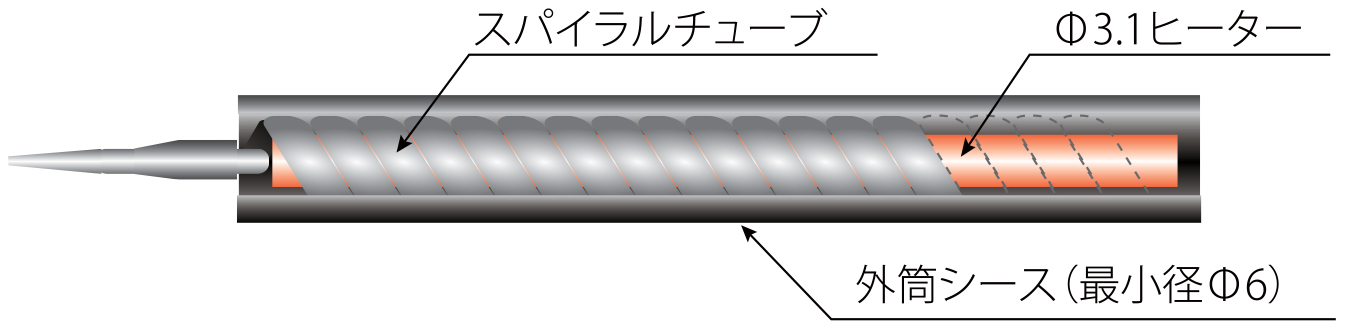

ヒーター搭載タイプ

• 高容量化
• 早い加温
• 高い洗浄効果

発熱線タイプ

• スリム化
• 微細なコントロール
• 長寿命

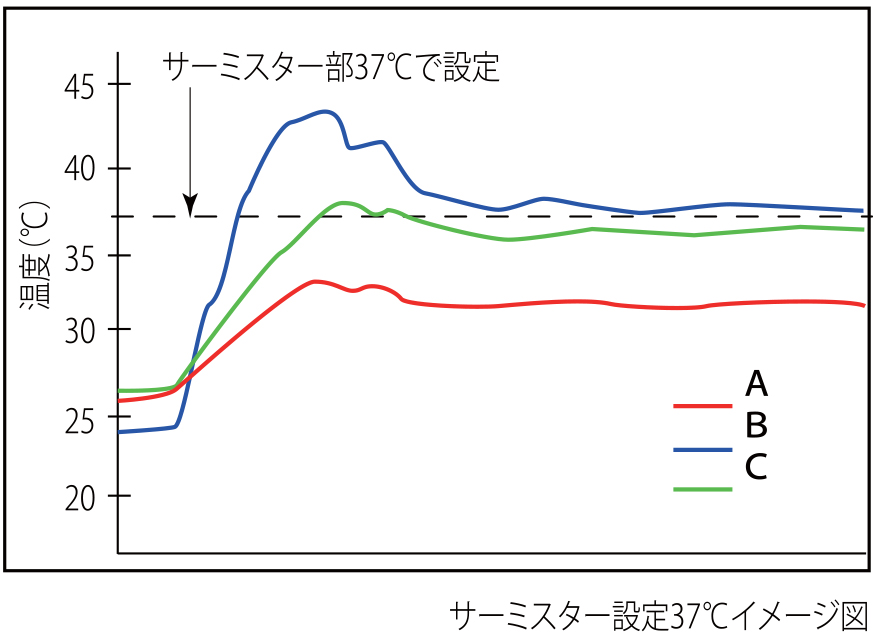

H.O.T.ノズル温度特性

H.O.T.ノズル発熱線タイプ温度特性概要

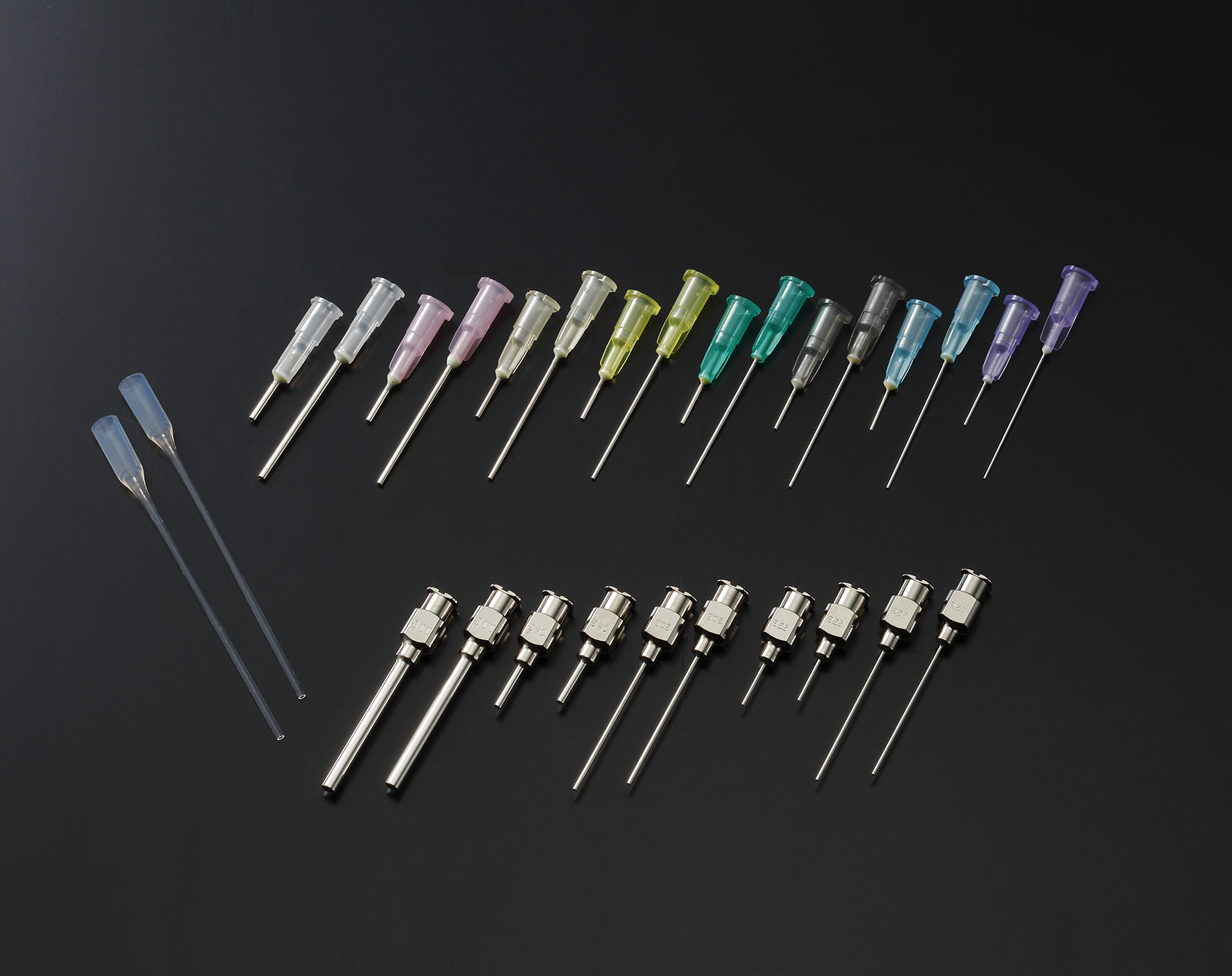

ノズルのバリエーションが豊富で、作業目的に応じて選択ください

医療用ステンレスチューブを使用しているため、内面粗度が高く、ノズル内にバリ・異物がなく一定流量を得ることができます。

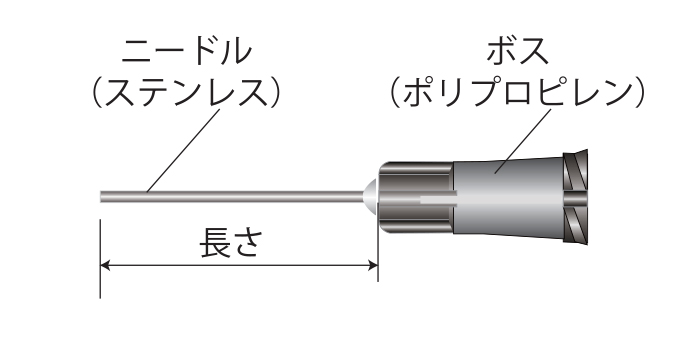

NPタイプ

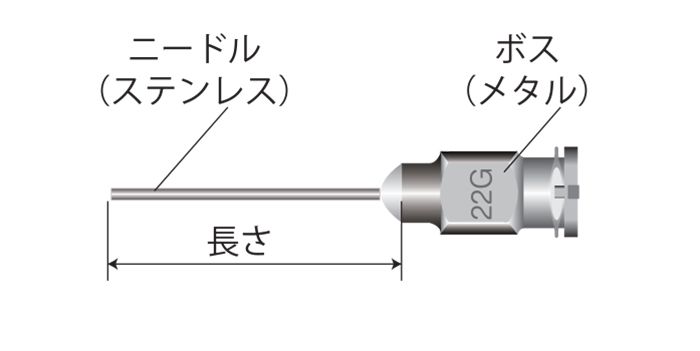

NMタイプ

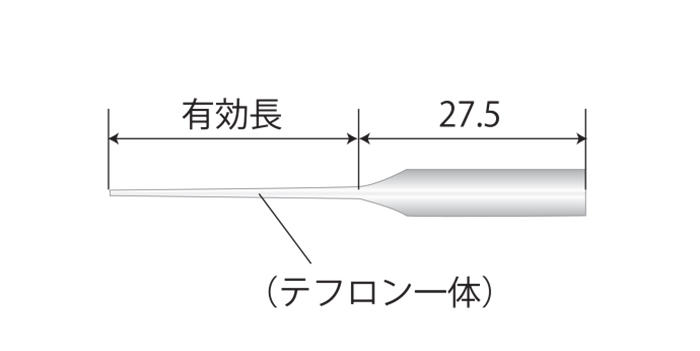

NTタイプ

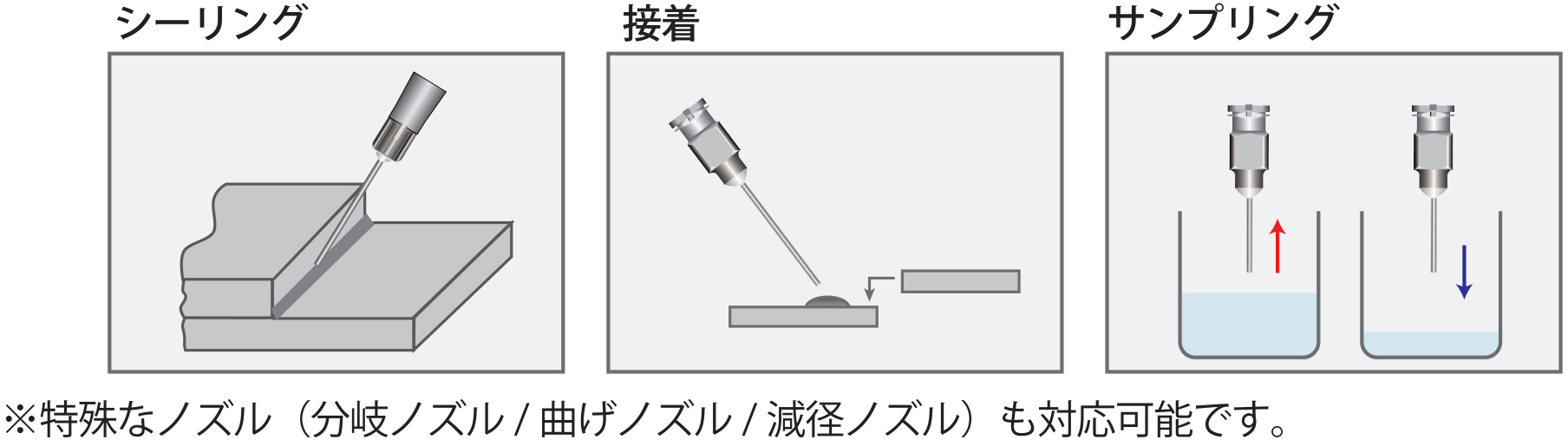

使用例
