製造
医療機器の製造技術で製作されております。
分析機器、精密機器、薬品、食品などにご使用いただけます。
仕様
設計、用途に合わせてご指定下さい。
アセンブリ
パーツチューブ同士の加工の組合せや異種材料とのアセンブリも可能です。
表面処理
使用目的に応じて、化学研磨や電解研磨など対応いたします。
コーティングや蒸着処理等の表面処理を行うことで、用途が広がります。

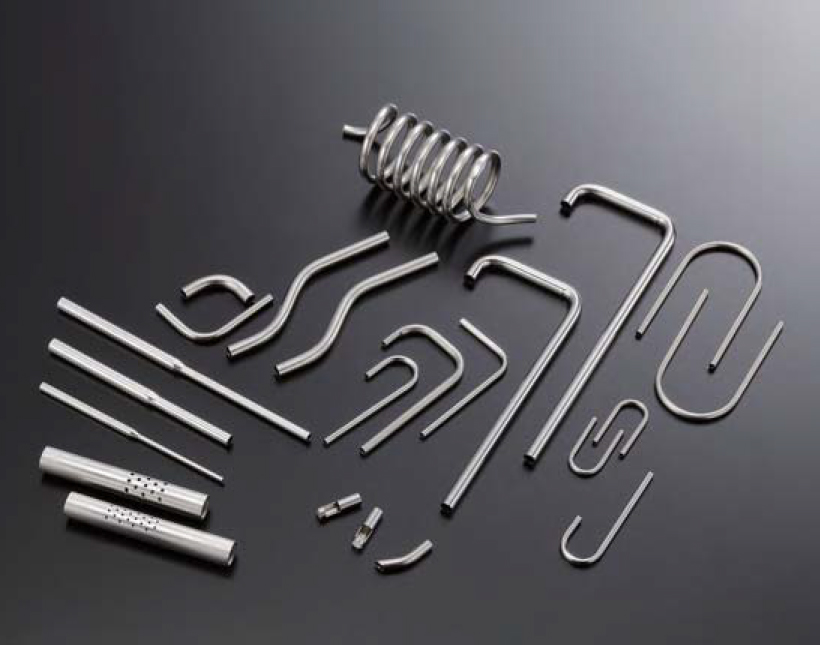

製品案内

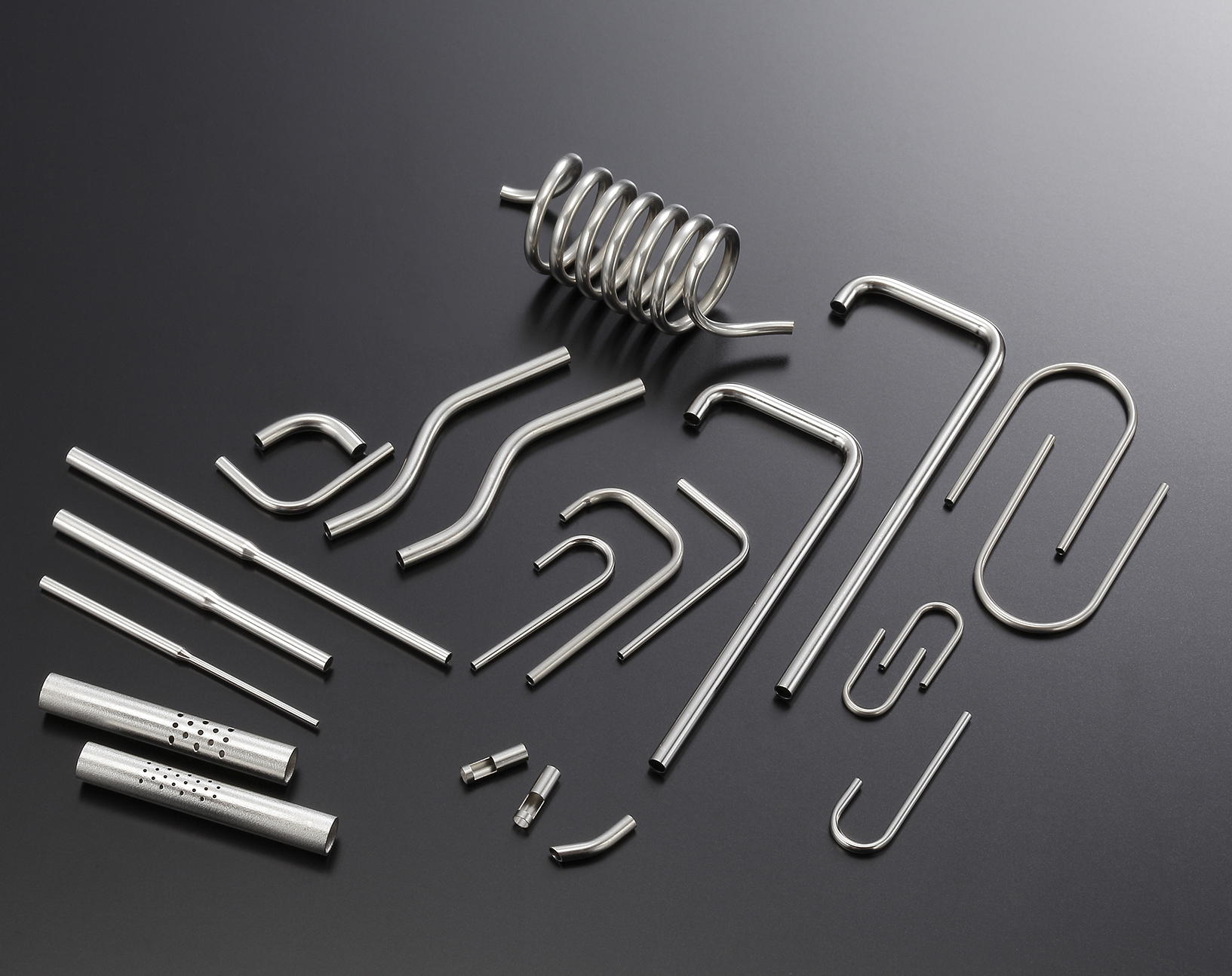

パーツチューブ®八光ステンレスチューブの加工製品の呼称です

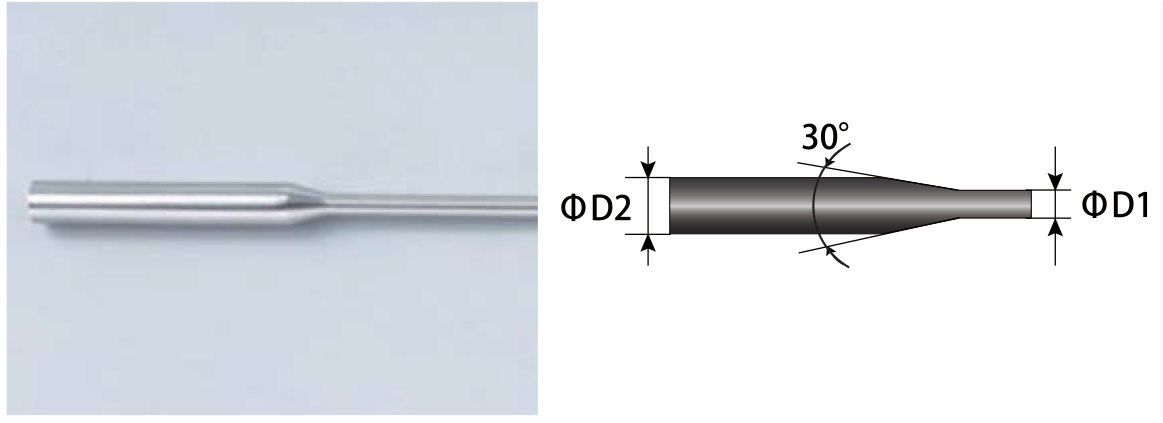

減径加工チューブ
基本仕様
- チューブ外径範囲：19G～10G以下
- ΦD1寸法=ΦD2×70%
- 減径角度：全角30°
- その他の角度についてはご相談ください。

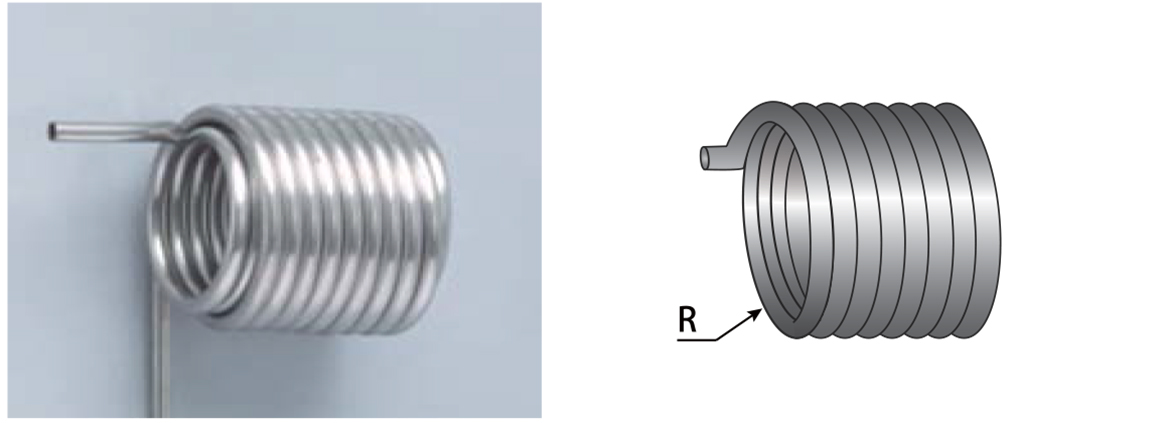

コイル巻きチューブ
基本仕様
- R寸法 チューブ外径の5倍以上
- チューブ外径は最大Φ5

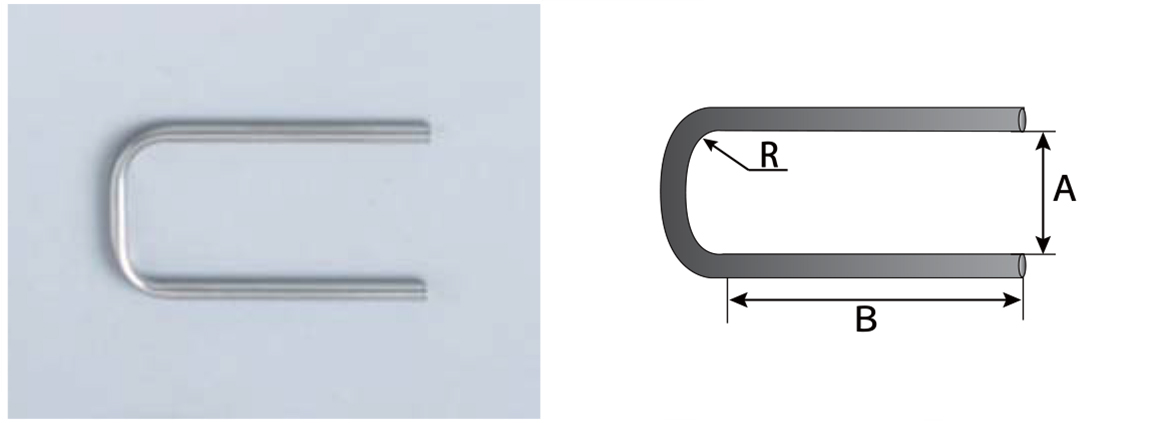

曲げ加工チューブ
基本仕様
- A寸法 10m/m以上
- B寸法 20m/m以上
- R寸法 チューブ外径の5倍以上

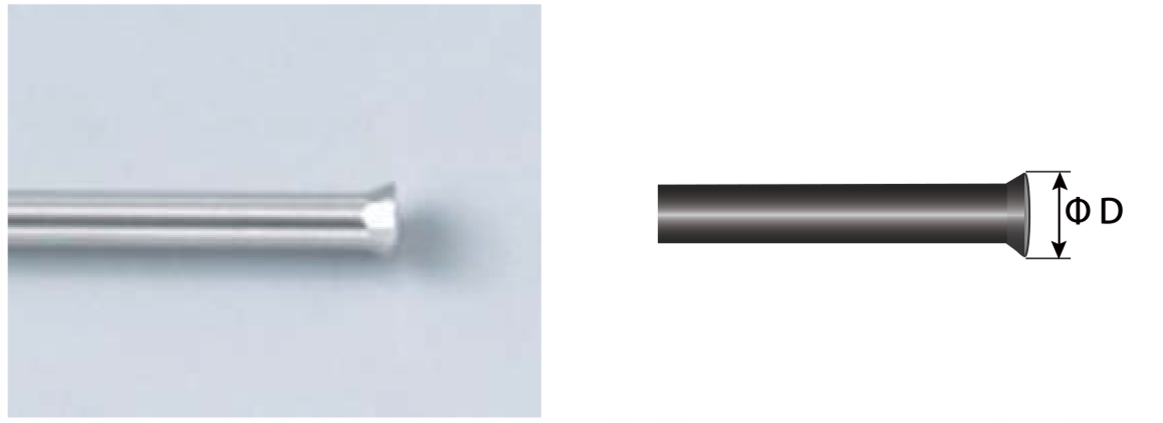

フレア加工チューブ
基本仕様
- 開き径D寸法はチューブ外径の130%

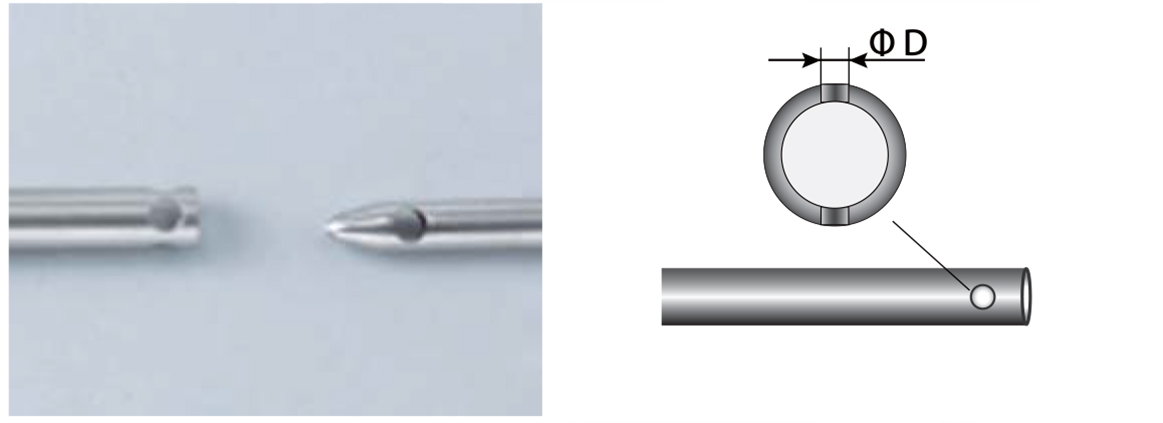

穴加工チューブ
基本仕様
- チューブ外径範囲23G以上
- 最小穴径 Φ0.3
- 最大穴径 外径－(肉厚×2)
その他加工
- 先端封印加工、多孔加工、溝切り加工、刃付け加工など用途に合わせた加工をご指定ください。
- ステンレスや真鍮などの材料とハンダ付、銀ロウ付、レーザー溶接などが可能です。
- 八光医療製品の接着技術や金型成形技術(インサート成形)を利用することにより、省力化が図れます。

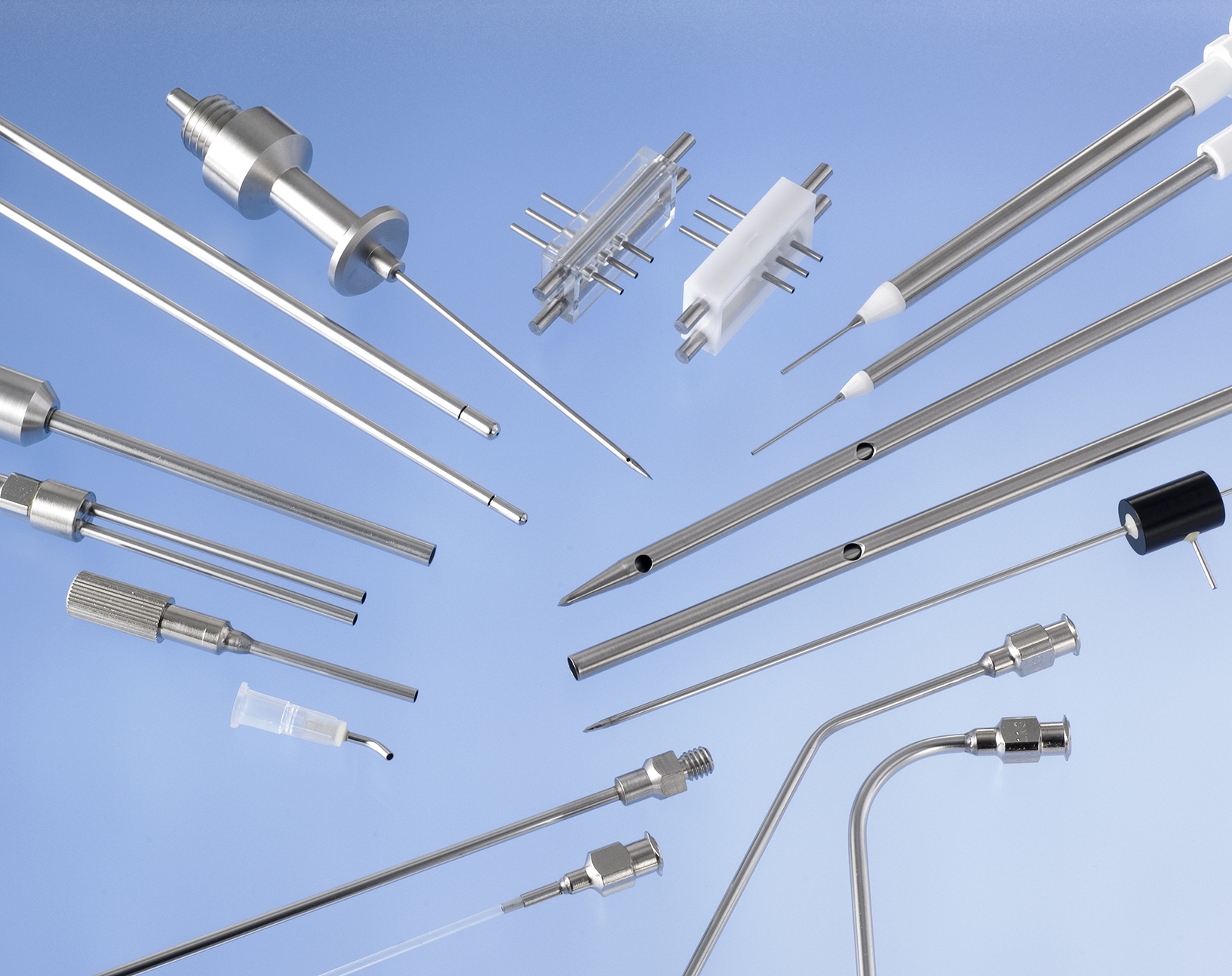

医療機器製造の環境を活かした組立加工製品です
製造
医療機器の製造技術で製作されております。
分析機器、精密機器、薬品、食品などにご使用いただけます。
仕様
設計、用途に合わせた組立加工に対応いたします。
アセンブリ
パーツチューブとご希望のフランジなどと接合いたします。
接合方法
接合方法は使用用途に合わせご指定ください。
表面処理
使用目的に応じて、化学研磨や電解研磨など対応いたします。
コーティングや蒸着処理等の表面処理を行うことで、用途が広がります。
接着剤
- エポキシ系=医療機器に使用しているグレードで製作いたします。
- 金属との接合にもご利用できます。
- 耐熱性接着材など、接着材の指定にも対応いたします。

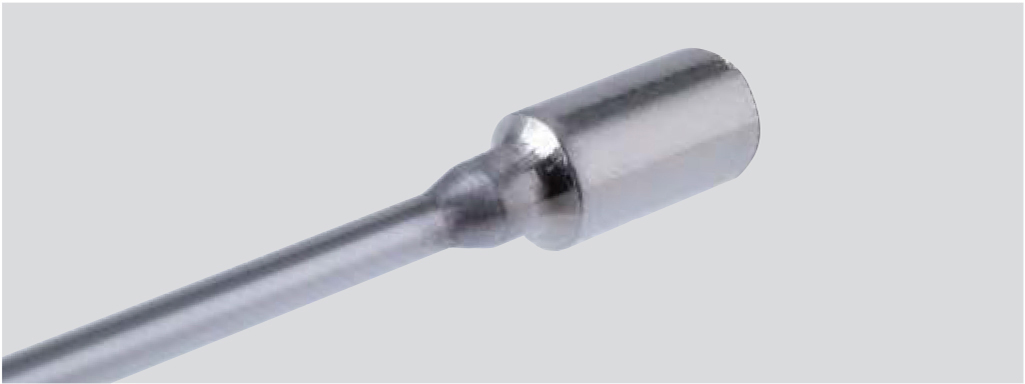

ハンダ
- 鉛フリーを使用。
- 分析機器業界など幅広い分野での製品にご利用いただけます。
- 表面の焼けによる変色がありません。

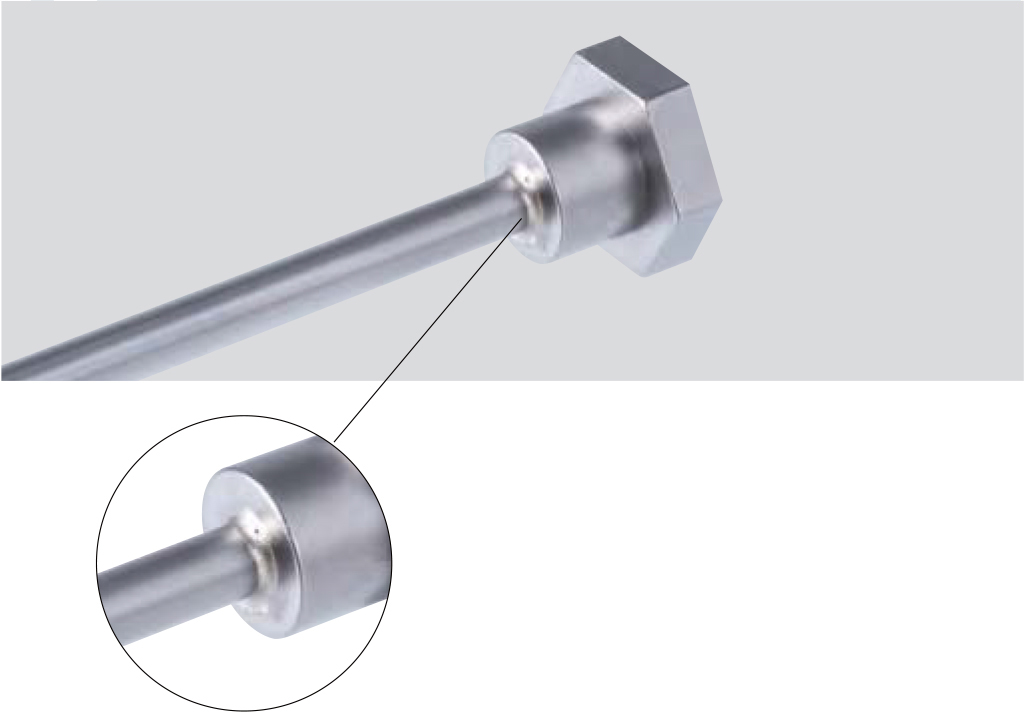

レーザー溶接
- SUS材等同一材の接合に際しては、外観がきれいに仕上がります。
- レーザー溶接の技術はモノリスノズルにも活かされてます。

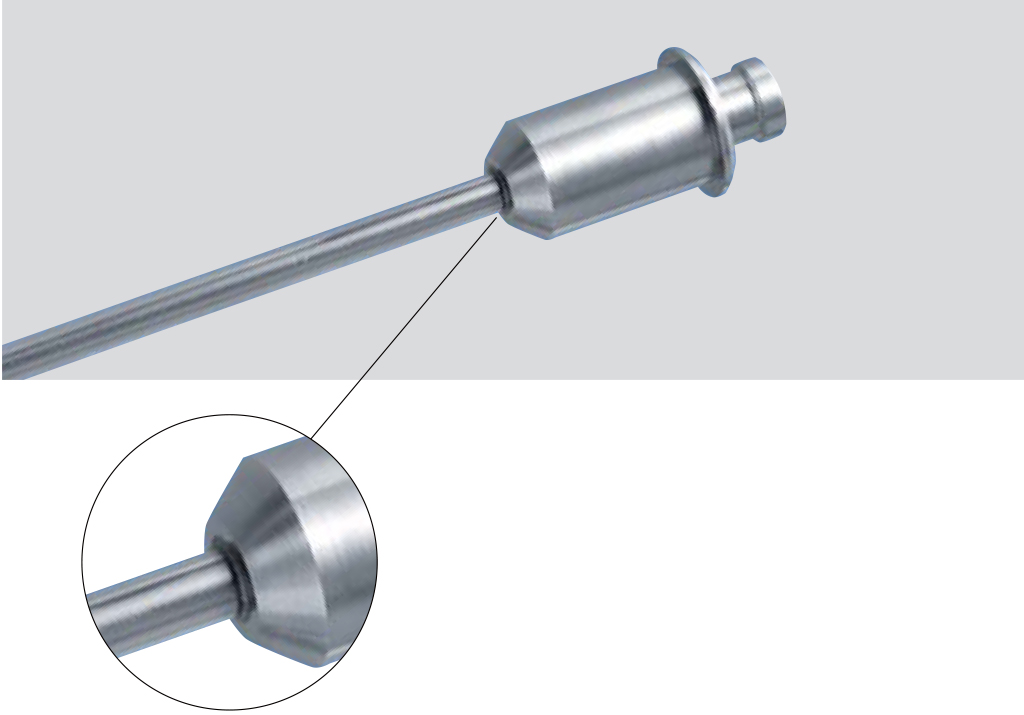

銀ロウ
- カドミウムレス(Cd無)、医療機器、化学装置、光学機械、日用品や食品関係機器に適しています。
カシメ
- 樹脂チューブ(SUSチューブ可)などと接合する際に適しています。

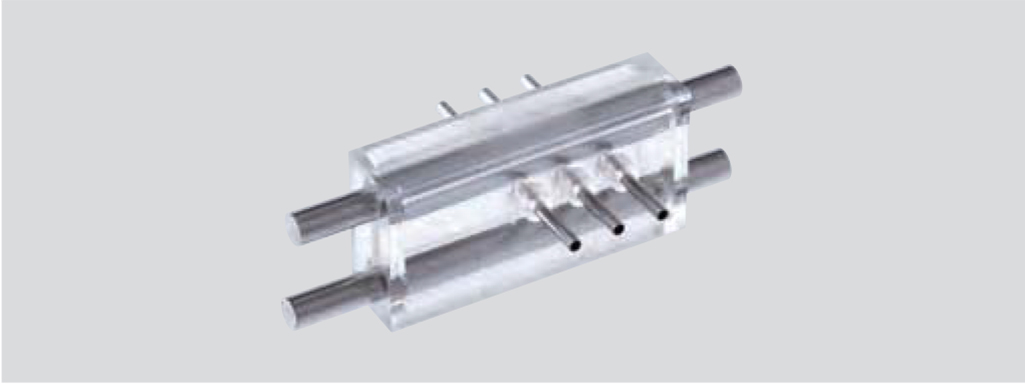

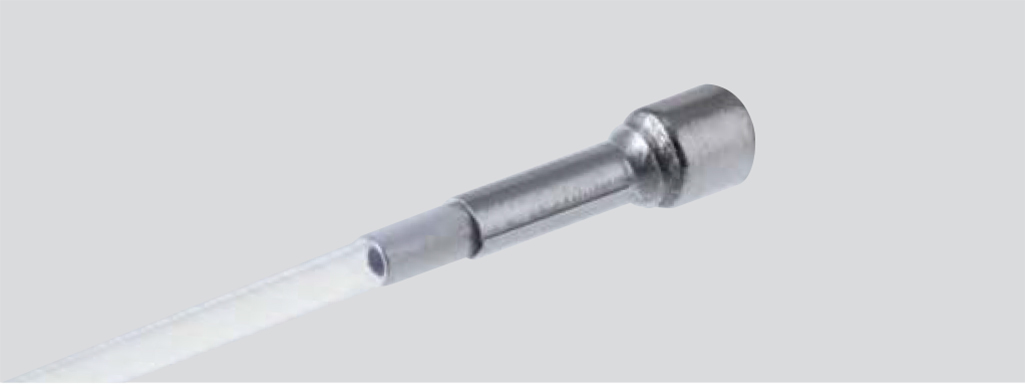

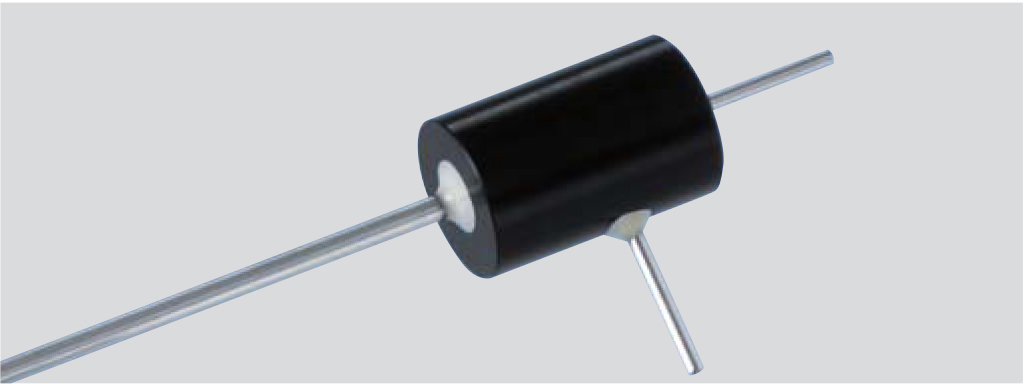

インサート成形
- 接着痕が無く、きれいに仕上がります。
- 汎用樹脂、エンジニアプラスチックなど多種多様な樹脂にも対応いたします。
- 金型の設計、製作にも応じます。
関連製品
パーツチューブとの組合せで用途が広がります。
- 減径加工チューブ
- 曲げ加工チューブ
- 穴加工チューブ
- 溝切り加工チューブ
- 多孔加工チューブ
- コイル巻きチューブ
- フレア加工チューブ
- 先端封印加工チューブ
- 刃付け加工チューブ
その他の形状にも対応いたします。
