製造
医療機器の製造技術で製作されております。
分析機器、精密機器、薬品、食品などにご使用いただけます。
仕様
設計、用途に合わせてご指定ください。
表面処理
使用目的に応じて、化学研磨や電解研磨など対応いたします。
コーティングや蒸着処理等の表面処理を行うことで、用途が広がります。
製品案内

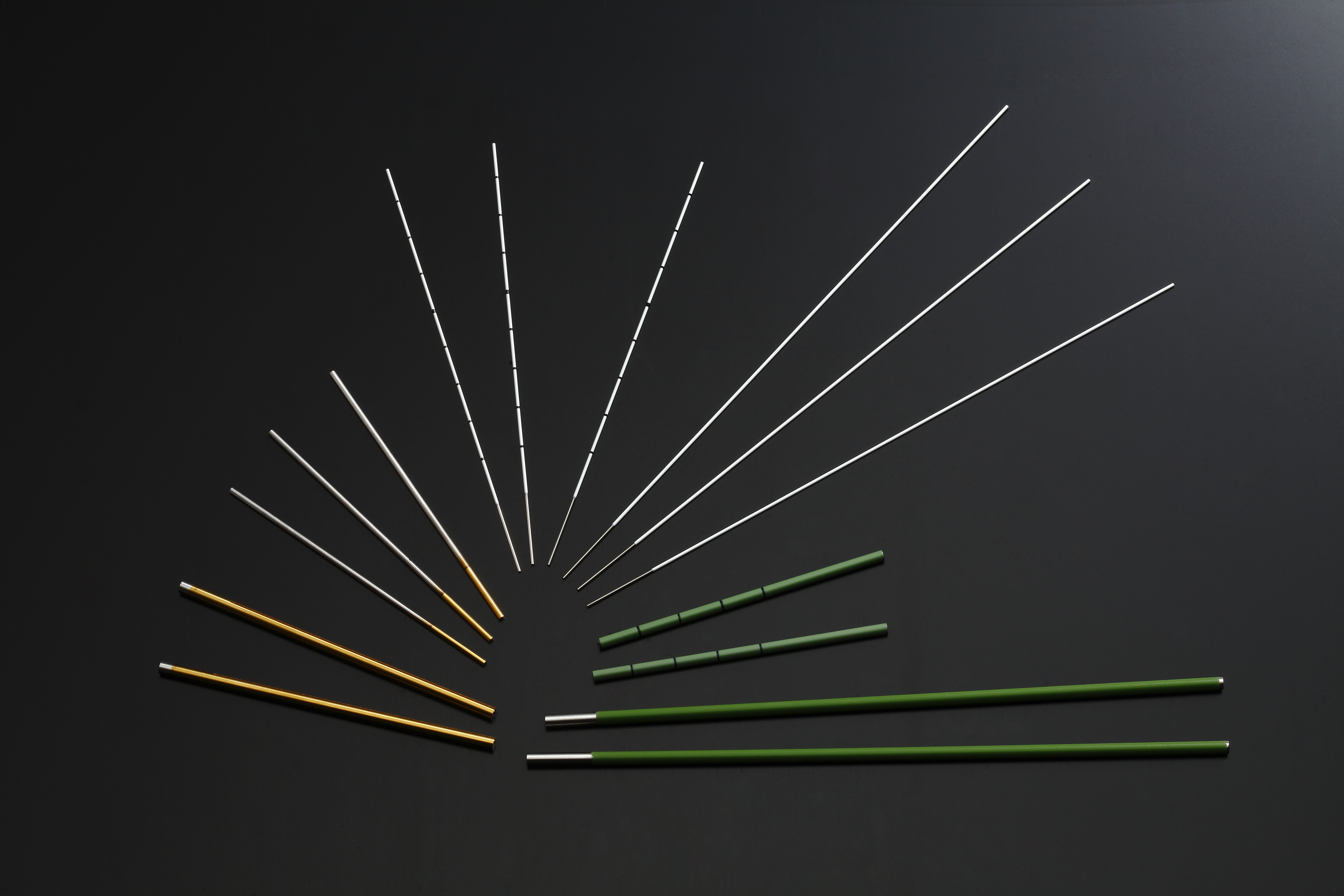

医療用に開発されたステンレスチューブの製造・加工技術は、工業用としても品質の高いステンレスチューブを生み出し、広く工業界で利用されています。
本表に記載されているステンレスチューブの長さは、定尺1m(直管)です。
材質はSUS304、セミシームレスチューブ(溶接管)です。
- ゲージ(G)
- 製品コード
- 外径[mm]
- 内径[mm]
- 肉厚[mm]
- 7G
- 41010020
- 4.57±0.03
- 4.01±0.08
- 0.28
- 8G
- 41010220
- 4.20±0.03
- 3.64±0.08
- 0.28
- 9G
- 41010420
- 3.75±0.03
- 3.19±0.08
- 0.28
- 10G
- 41010620
- 3.40±0.03
- 2.84±0.08
- 0.28
- 11G
- 41010820
- 3.06±0.03
- 2.64±0.08
- 0.21
- 12G
- 41011020
- 2.76±0.03
- 2.40±0.08
- 0.18
- 13G
- 41011220
- 2.41±0.03
- 1.99±0.08
- 0.21
- 14G
- 41011420
- 2.11±0.03
- 1.69±0.08
- 0.21
- 15G
- 41011820
- 1.81±0.03
- 1.45＋0.04
、1.45－0.02 - 0.18
- 16G
- 41012020
- 1.61±0.02
- 1.25＋0.04
、1.25－0.02 - 0.18
- 17G
- 41012220
- 1.48±0.02
- 1.12＋0.04
、1.12－0.02 - 0.18
- 18G
- 41012620
- 1.26±0.02
- 0.90＋0.04
、0.90－0.02 - 0.18
- 19G
- 41012820
- 1.06±0.02
- 0.70＋0.04
、0.70－0.02 - 0.18
- ゲージ(G)
- 製品コード
- 外径[mm]
- 内径[mm]
- 肉厚[mm]
- 20G
- 41013020
- 0.88±0.02
- 0.58＋0.04
、0.58－0.02 - 0.15
- 21G
- 41013220
- 0.81±0.02
- 0.51＋0.04
、0.51－0.02 - 0.15
- 22G
- 41013420
- 0.71±0.02
- 0.41＋0.04
、0.41－0.02 - 0.15
- 23G
- 41013620
- 0.63±0.01
- 0.33＋0.04
、0.33－0.02 - 0.15
- 24G
- 41013810
- 0.55±0.01
- 0.30＋0.04
、0.30－0.02 - 0.125
- 25G
- 41014010
- 0.51±0.01
- 0.26＋0.04
、0.26－0.02 - 0.125
- 26G
- 41014210
- 0.45±0.01
- 0.23±0.02
- 0.11
- 27G
- 41014410
- 0.41±0.01
- 0.19±0.02
- 0.11
- 28G
- 41014610
- 0.35±0.01
- 0.17±0.02
- 0.09
- 29G
- 41014810
- 0.33±0.01
- 0.15±0.02
- 0.09
- 30G
- 41015010
- 0.31±0.01
- 0.13±0.02
- 0.09
※特注：上記規格寸法以外のサイズ、SUS304以外の材質についてはお問い合わせください。
※カットチューブ：ご希望の長さにカット可能です。(基本数量100本から)
規格外寸法の製作や特殊形状のステンレスチューブの製作が可能です

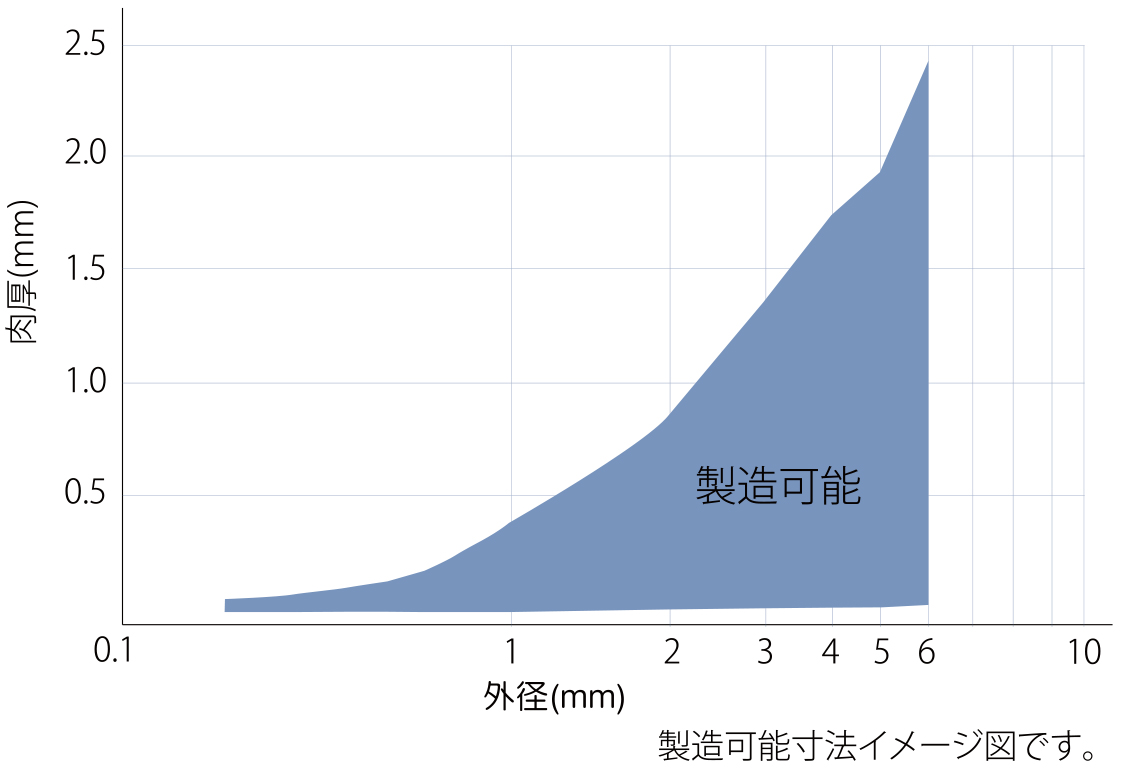

肉厚・肉薄チューブ
- 外径…6mmまで
内径…0.5mm以上
- 肉厚50μm～30μm
(外径寸法によって肉厚が異なります)
材質・寸法の指定
- 外径、内径(肉厚)
- SUS316、SUS304(ハード材、アニール材)
- シームレス、セミシームレス
ロングチューブ：1m以上の直管(2mまで)やコイル状(1コイル200mまで)も可能です。
カットチューブ：ご希望の長さにカット可能です。(基本数量100本から)
